PinPoint安装配置

简介

pinpoint是开源在github上的一款全链路APM监控工具，提供了无侵入式的调用链监控、方法执行详情查看、应用状态信息监控等功能。基于GoogleDapper论文进行的实现，与另一款开源的全链路分析工具Zipkin类似，但相比Zipkin提供了无侵入式、代码维度的监控等更多的特性。 Pinpoint支持的功能比较丰富，可以支持如下几种功能：

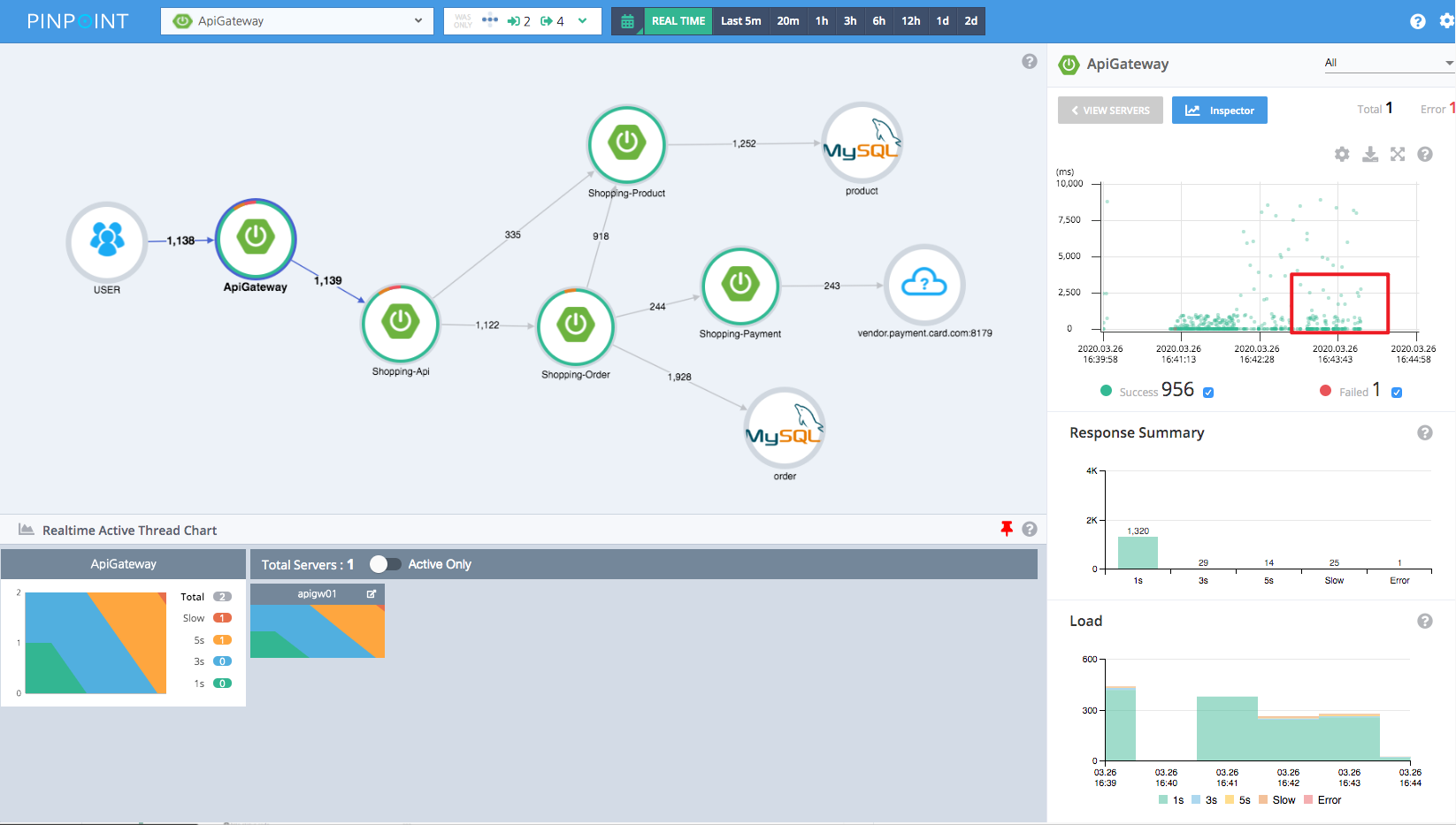

服务拓扑图：
对整个系统中应用的调用关系进行了可视化的展示，单击某个服务节点，可以显示该节点的详细信息，比如当前节点状态、请求数量等
实时活跃线程图：
监控应用内活跃线程的执行情况，对应用的线程执行性能可以有比较直观的了解
请求响应散点图：
以时间维度进行请求计数和响应时间的展示，拖过拖动图表可以选择对应的请求查看执行的详细情况

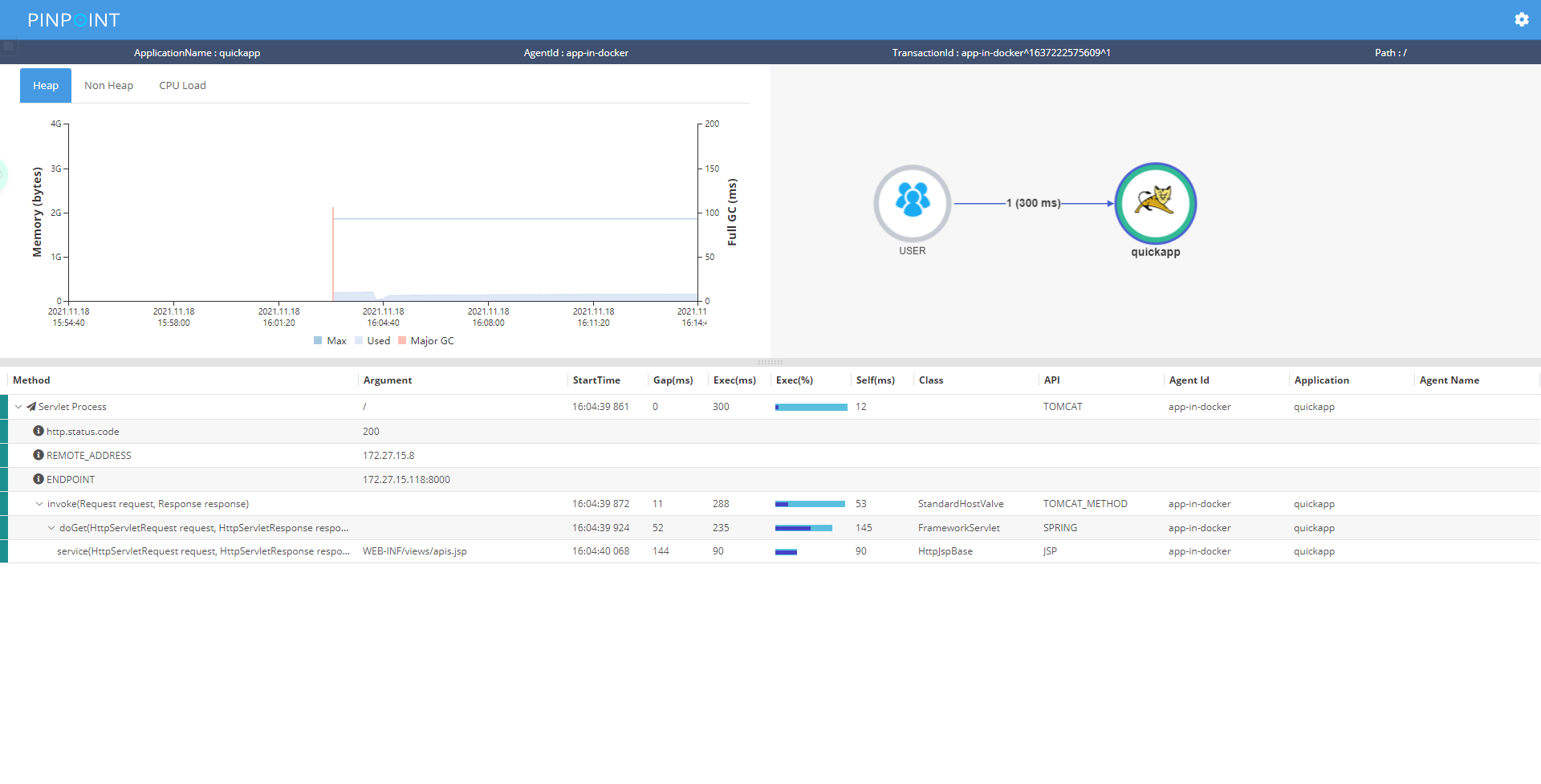

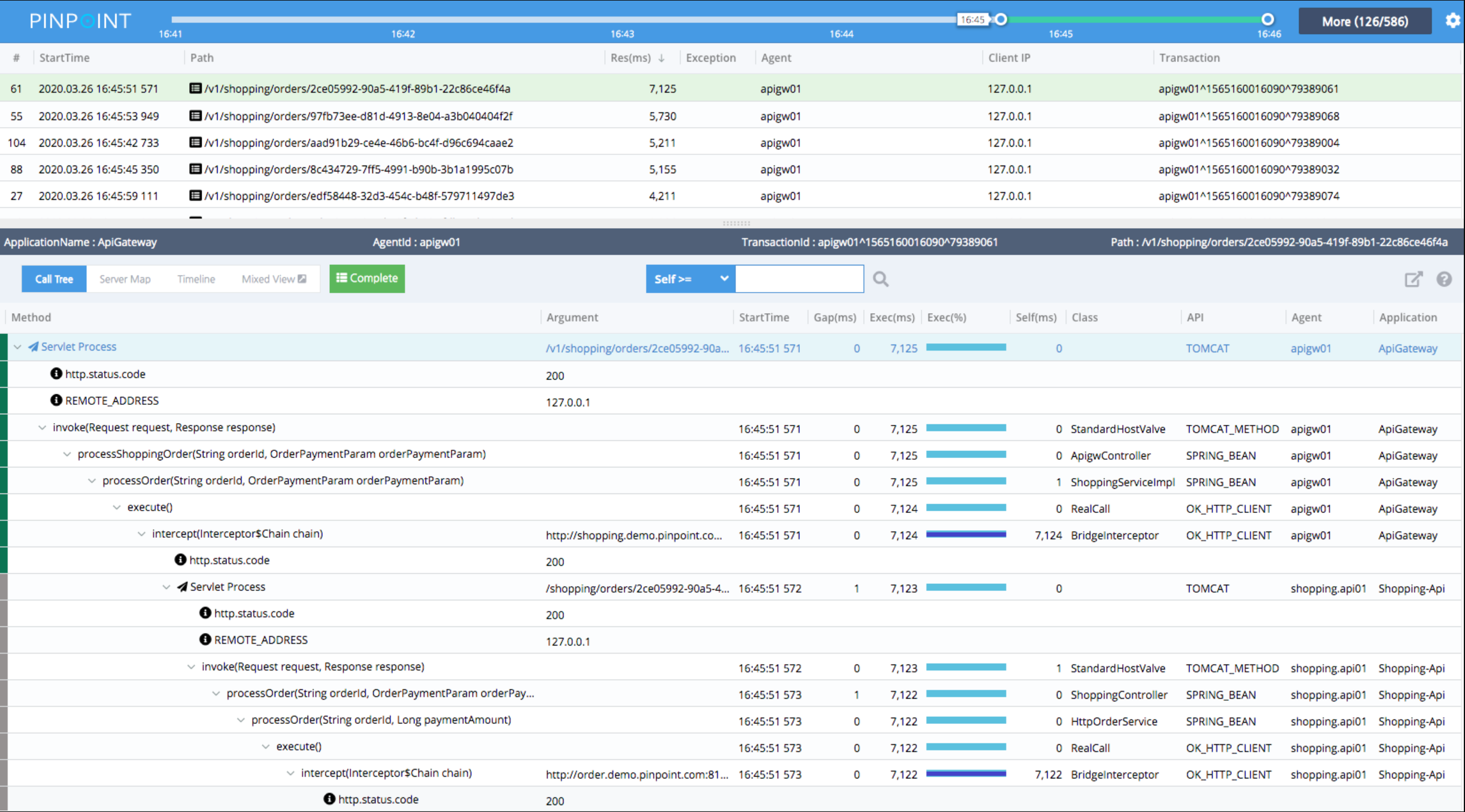

请求调用栈查看：
对分布式环境中每个请求提供了代码维度的可见性，可以在页面中查看请求针对到代码维度的执行详情，帮助查找请求的瓶颈和故障原因。

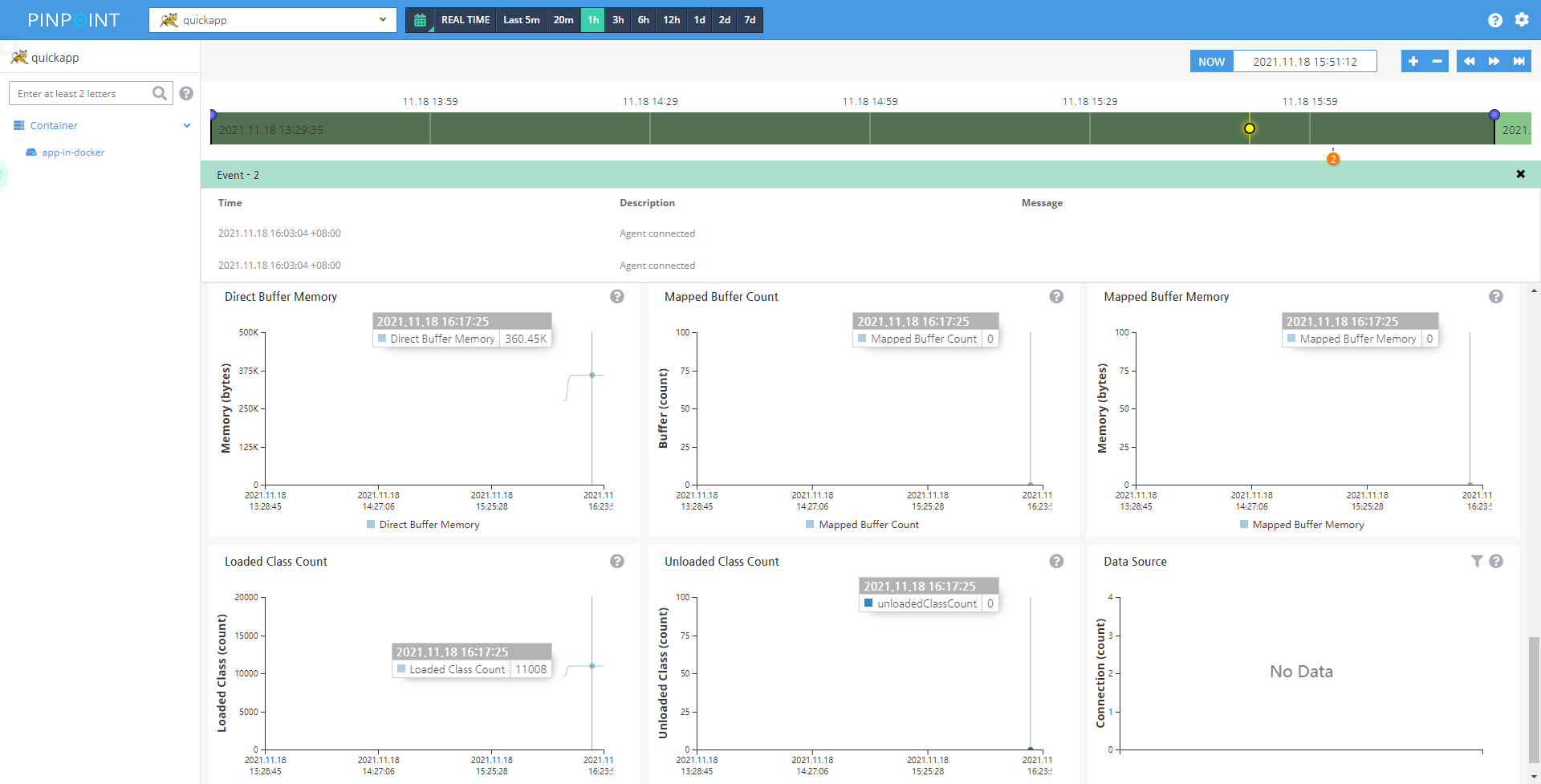

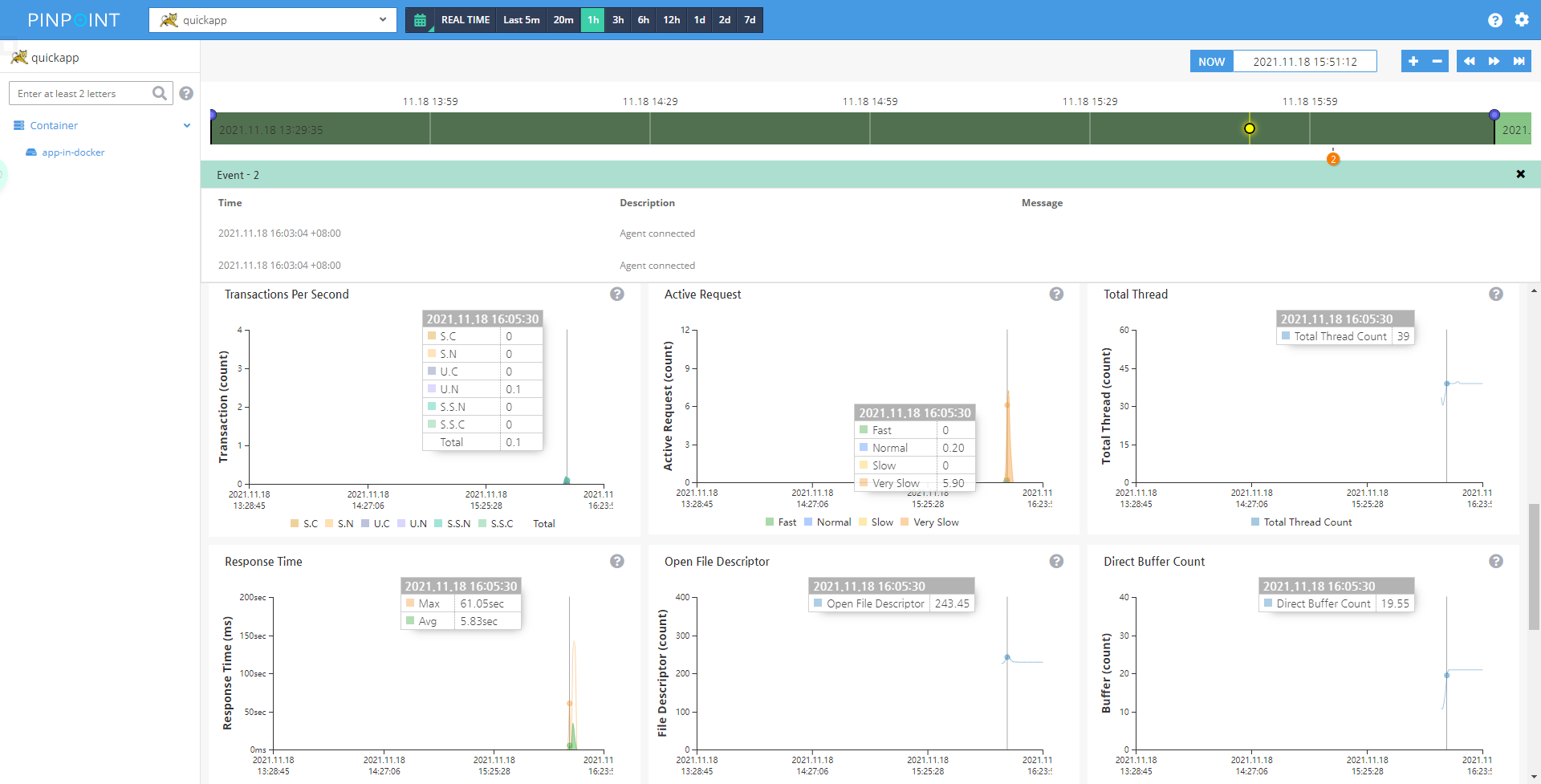

应用状态、机器状态检查：
通过这个功能可以查看相关应用程序的其他的一些详细信息，比如CPU使用情况，内存状态、垃圾收集状态，TPS和JVM信息等参数。

总体来说，使用pinpoint的一些优点：

可以掌握系统的整体响应速度情况，对系统运行情况能比较清晰
可以掌握各节点的响应速度情况，比如第三方服务接口，redis，mysql等
可以掌握单次请求的具体服务链路耗时情况，定位性能瓶颈
单次请求的具体服务链路请求信息，对于排查问题能提供帮助
监控各服务的JVM、线程池、数据库连接池使用情况，尤其是对分布式服务系统来说

github地址：

项目地址：https://github.com/pinpoint-apm/pinpoint 官方docker部署地址：https://github.com/pinpoint-apm/pinpoint-docker

架构组成

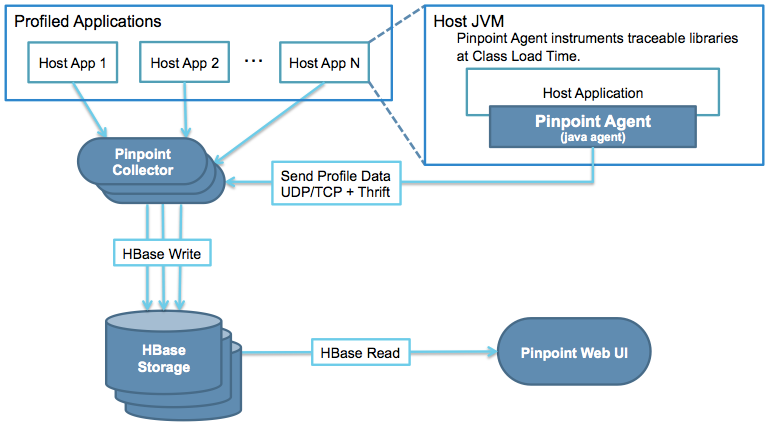

Pinpoint 主要由 3 个组件外加 Hbase 数据库组成，三个组件分别为：Agent、Collector 和 Web UI

Agent组件：
用于收集应用端监控数据，无侵入式，只需要在启动命令中加入部分参数即可
Collector组件：
数据收集模块，接收Agent发送过来的监控数据，并存储到HBase
WebUI：
监控展示模块，展示系统调用关系、调用详情、应用状态等，并支持报警等功能

安装Collector组件

使用docker-compose安装最新版本：

1
2
3
4
5
6
7
8


# 克隆官方的docker部署git
git clone https://github.com/naver/pinpoint-docker.git

# 进入clone的目录
cd pinpoint-docker

# 使用docker-compose拉取镜像和运行服务。注意docker-compose是需要单独安装的
docker-compose pull && docker-compose up -d

如果想安装历史或指定版本，可以直接指定git tags：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


# 克隆官方的docker部署git
git clone https://github.com/naver/pinpoint-docker.git

# 进入clone的目录
cd pinpoint-docker

# 使用git命令切换到指定版本的tag
git checkout {tag}

# 使用docker-compose拉取镜像和运行服务。注意docker-compose是需要单独安装的
docker-compose pull && docker-compose up -d

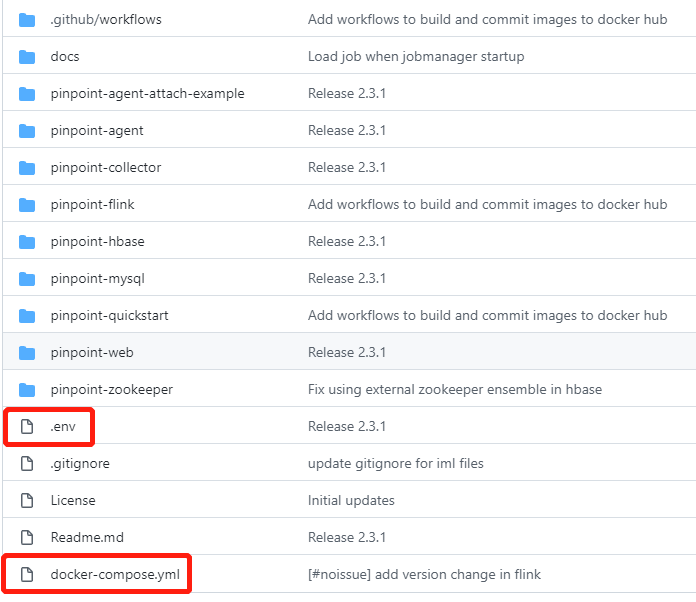

如果部署的时候想使用一些自定义配置，例如指定的端口，可以通过修改 docker-compose.yml 和 .env 中对应的配置来实现，建议优先通过修改.env文件来做自定义配置

修改端口可以直接修改.env文件，默认端口是Pinpoint-Web：8079，QuickStart：8000和Flink：8081

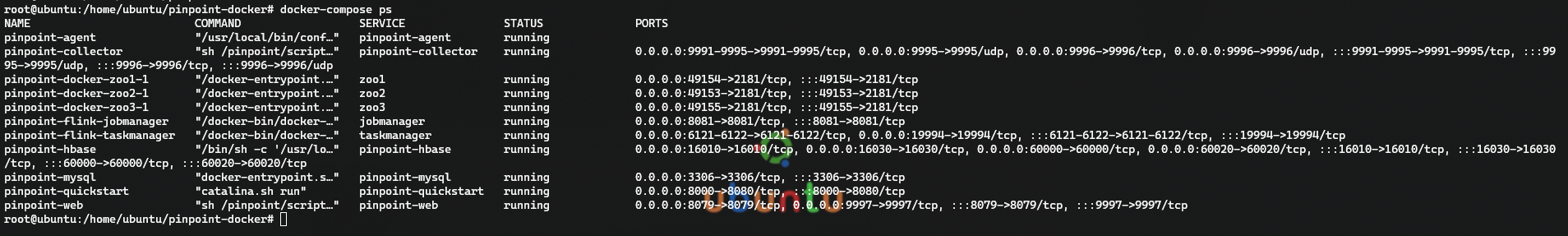

部署完成之后，使用docker-compose ps命令即可查看所有容器：

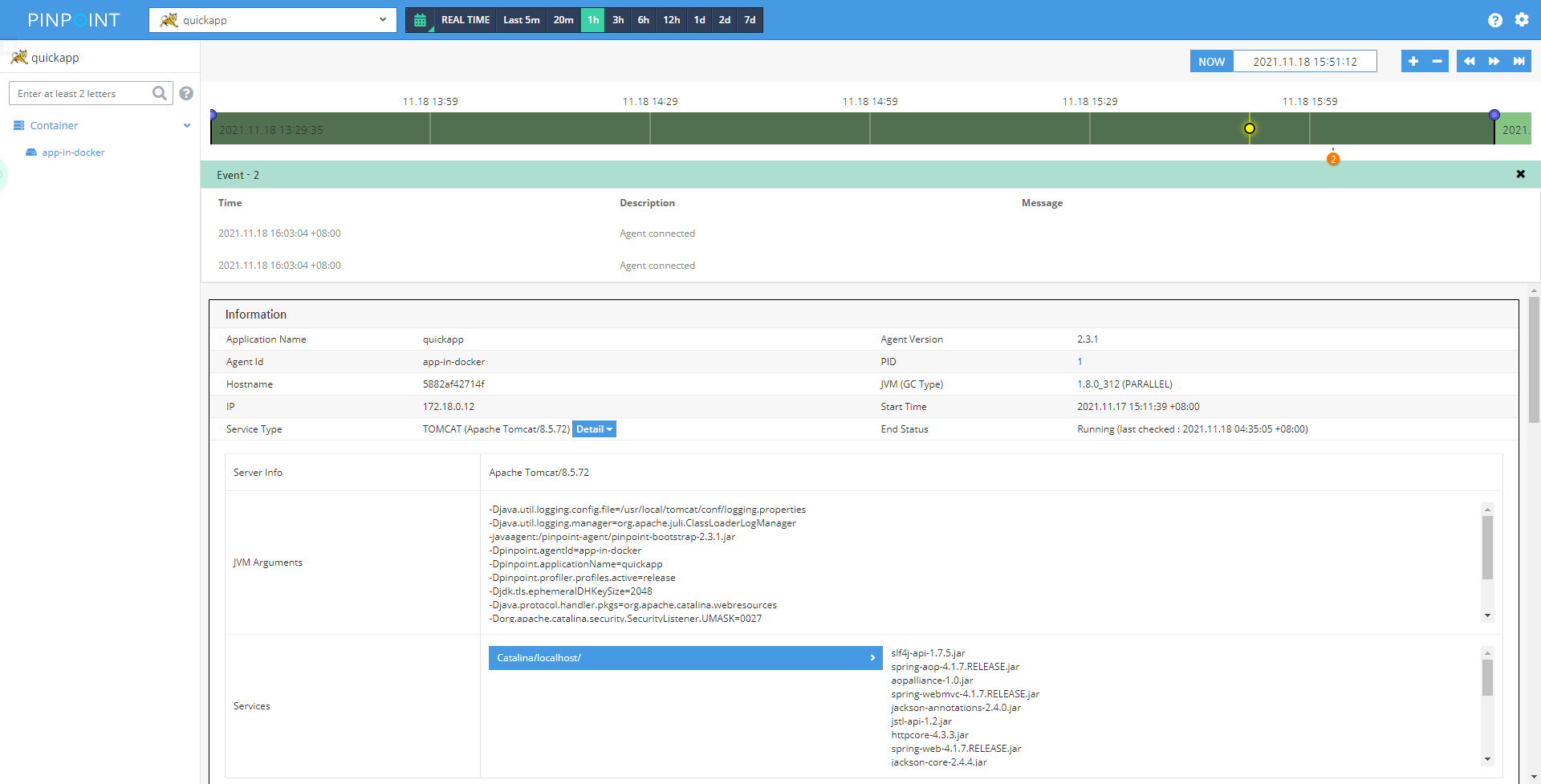

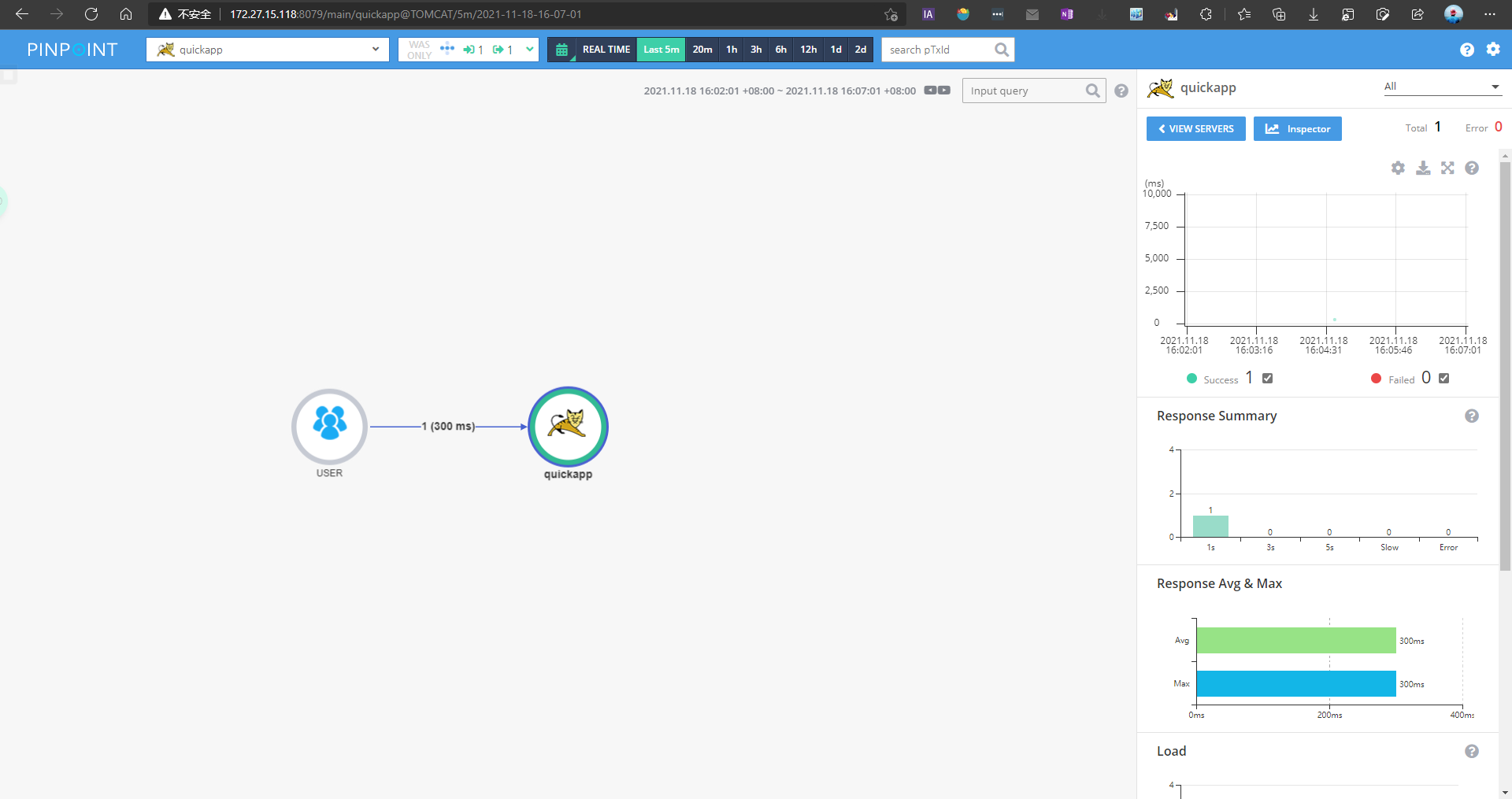

访问 http://xx.xx.xx.xx:8079/ 即可浏览pinpoint页面

安装配置Agent组件

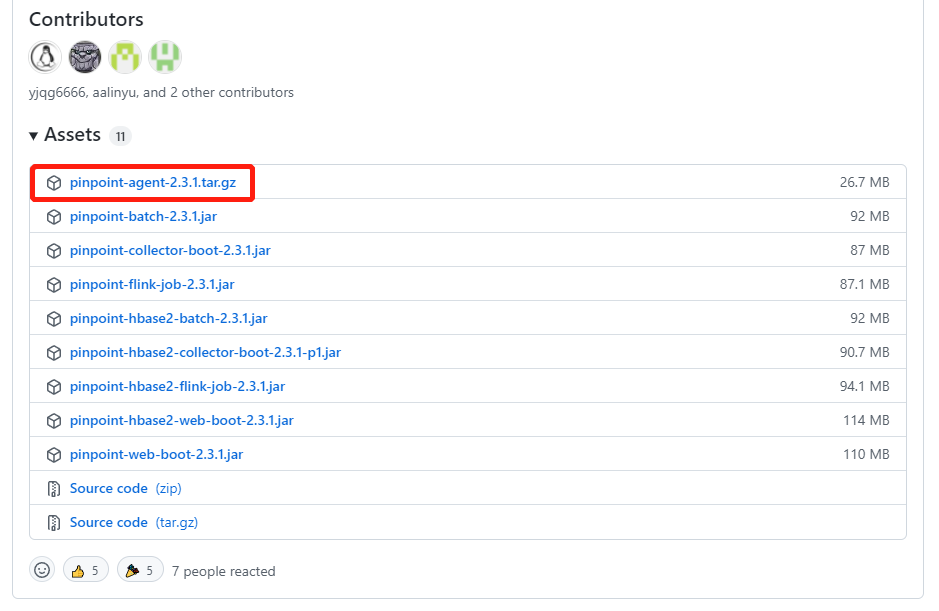

从github中pinpoint的Release发布页面中下载和Collector组件版本一致的Agent程序包

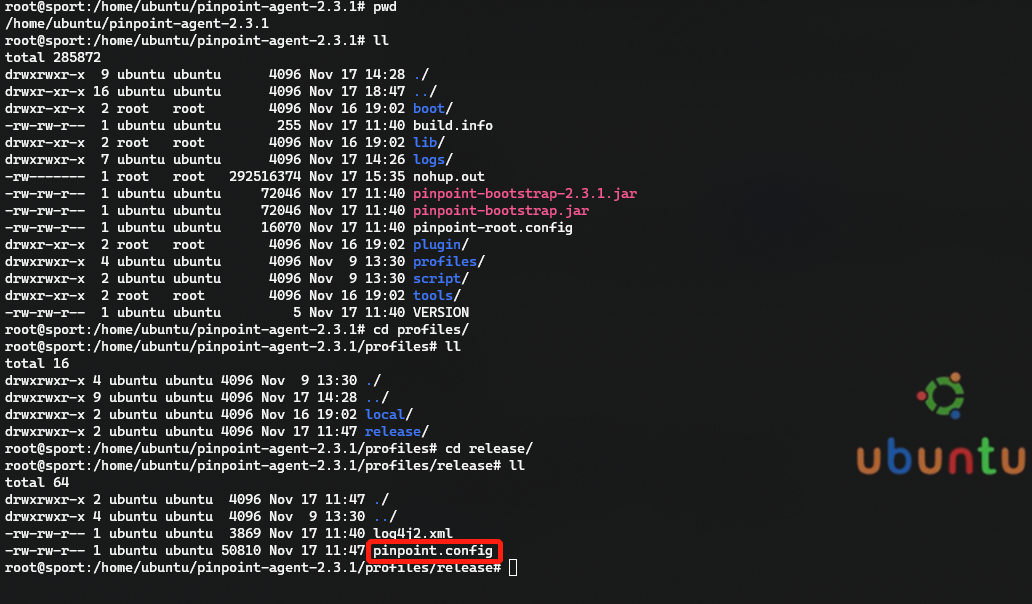

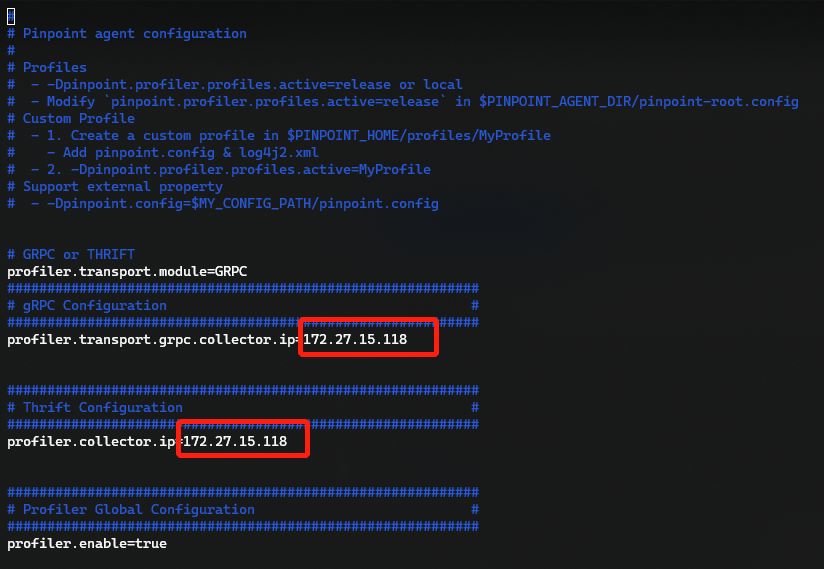

将Agent程序包上传到需要监控的服务器上，解压压缩包，修改pinpoint.config配置文件，一般只需修改文件中的profiler.collector.ip=127.0.0.1为前面所部署的Collector组件所在IP地址

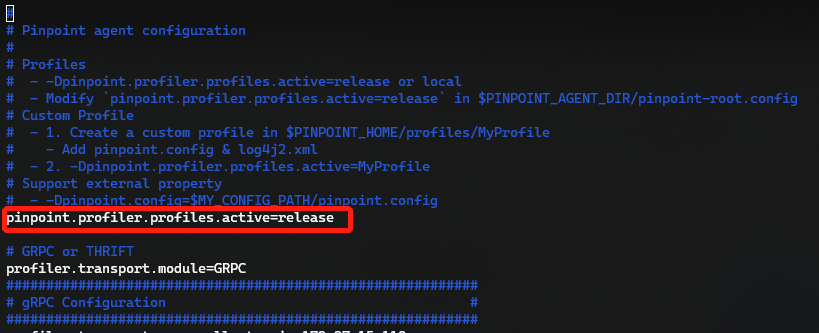

配置文件分为local和Release版本，选择任一一个修改即可，但是需要在pinpoint-root.config文件中指定对应的配置版本
如果在多台服务器上部署了应用，那么就需要在多台机器上部署Agent组件

配置监听应用

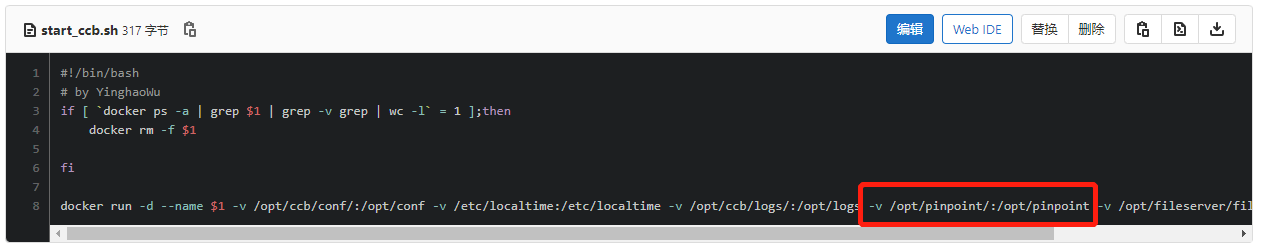

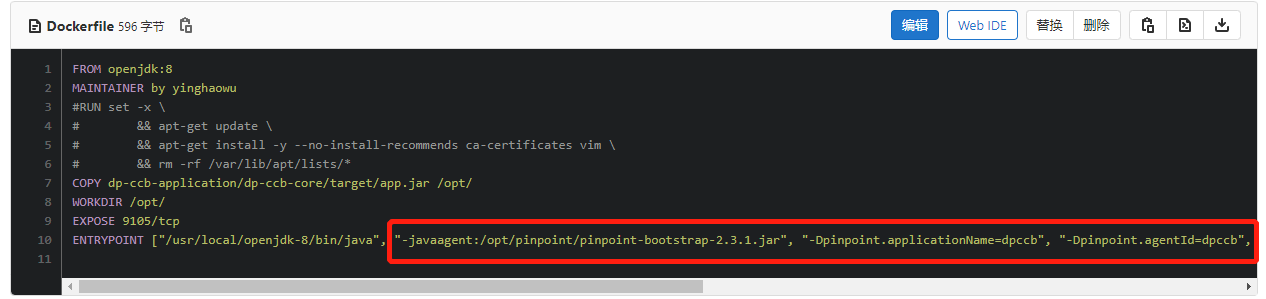

pinpoint的监控完全是无侵入式的，配置起来也很简单，只需要在java应用的启动命令增加几个参数即可：

1
2
3
4
5
6
7
8


# ${pinpointPath}是agent组件存放的路径，类似于JAVA_HOME
-javaagent:${pinpointPath}/pinpoint-bootstrap-2.3.1.jar

#'dpccb'可自定义命名，在pinpoint页面上显示的名称
-Dpinpoint.applicationName=dpccb

#id可自定义命名，可以和Name一样
-Dpinpoint.agentId=dpccb
